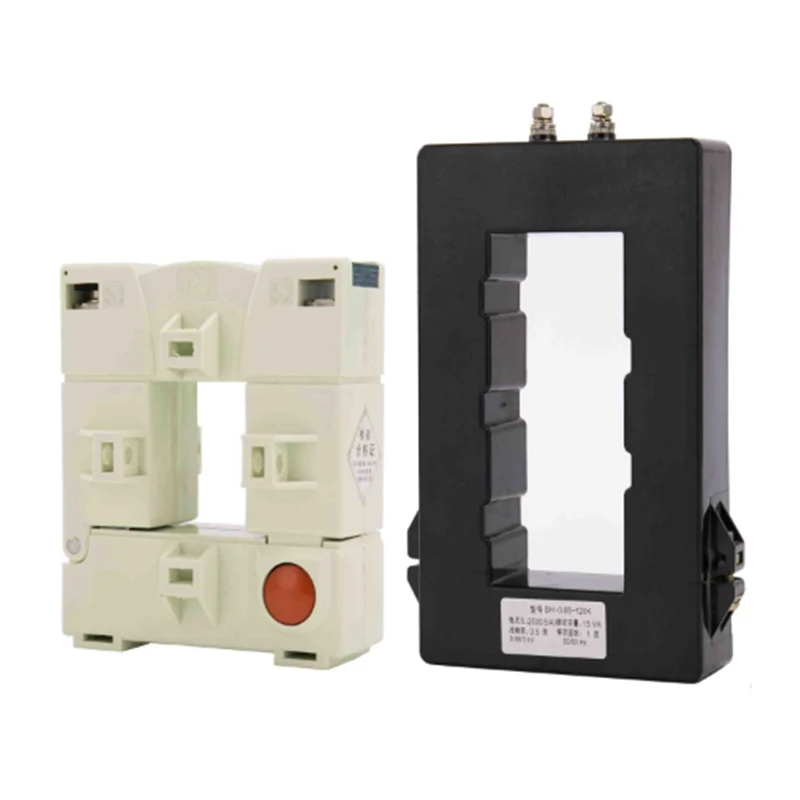

BH-0,66 Serie K Stromtransformatoren

Die Stromtransformatoren der BH-0,66-Serie K sind der Typ der CT-Split-Core-Art. Hauptsächlich für Kabel- oder Bus-Bar-Anwendungen sowie für die Strommessung und -überwachung. Das geteilte Kerndesign ermöglicht das Öffnen, Installieren und Schließen, ohne die Schaltung zu trennen, an die sie angebracht ist. Hinweis: Beachten Sie bitte, dass die offene Sekundärwicklung während der CT-Installation streng verboten ist, um Schäden an der CT sowie Personenverletzungen und Unfälle zu vermeiden.

Anfrage absenden

Produktbeschreibung

BH-0,66-Serie-K-Stromtransformatoren öffnen den Typ Stromtransformator und werden hauptsächlich in Kabel- oder Busschleppen verwendet, die als Messung und Überwachung von Strom verwendet und in einer Situation der Stromversorgung zusammengestellt werden.

HINWEIS: Die Zusammenstellung des aktuellen Transformators verbietet die beiden offen, um eine Beschädigung des aktuellen Transformators zu vermeiden und Geräte oder Personenunfälle zu vermeiden.

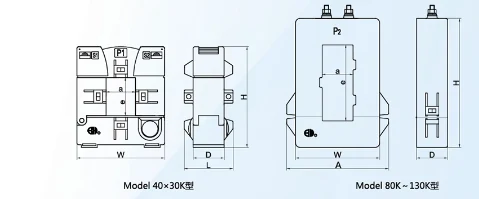

Spezifikationen und Dimensionen

Modell	Umrissdimension (MM)						Fensterdimension (mm)
Modell	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

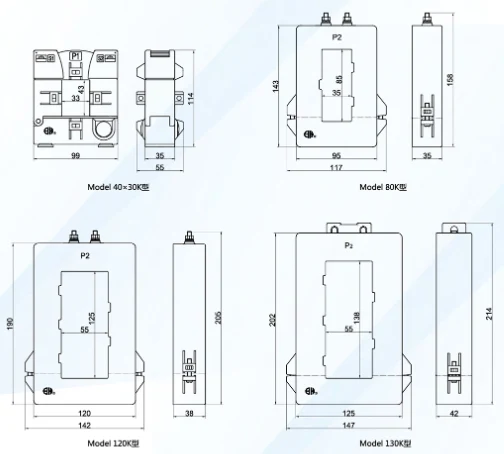

Diagramm

Technische Parameter

Modell		40x30k	80k	120k	130k
Genauigkeitsklasse		0,5 1	0,5 1 2	0,5 1	0,5 1
Primärstrom/Sekundär Strom (a)		(VA) Bewertungsbelastung (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Blendenauswahl

Abschnitt (M㎡) Anzahl von Kerndrähte		16	25	35	50	70	95	120	150	185	240
1CORE	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1CORE	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2Cores	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2Cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3Cores	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3Cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4Cores (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4Cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4Cores	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4Cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
