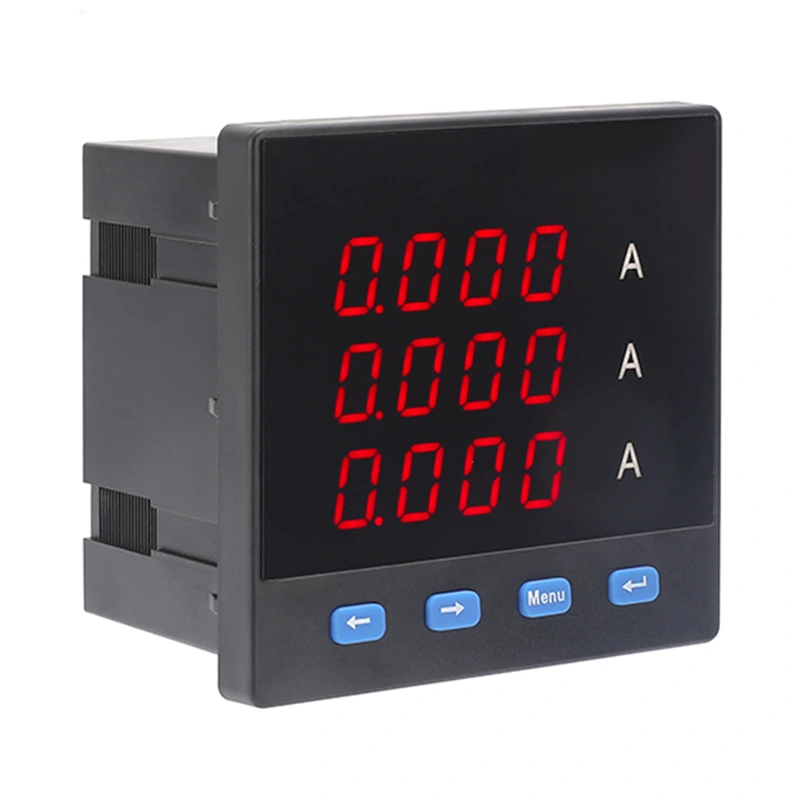

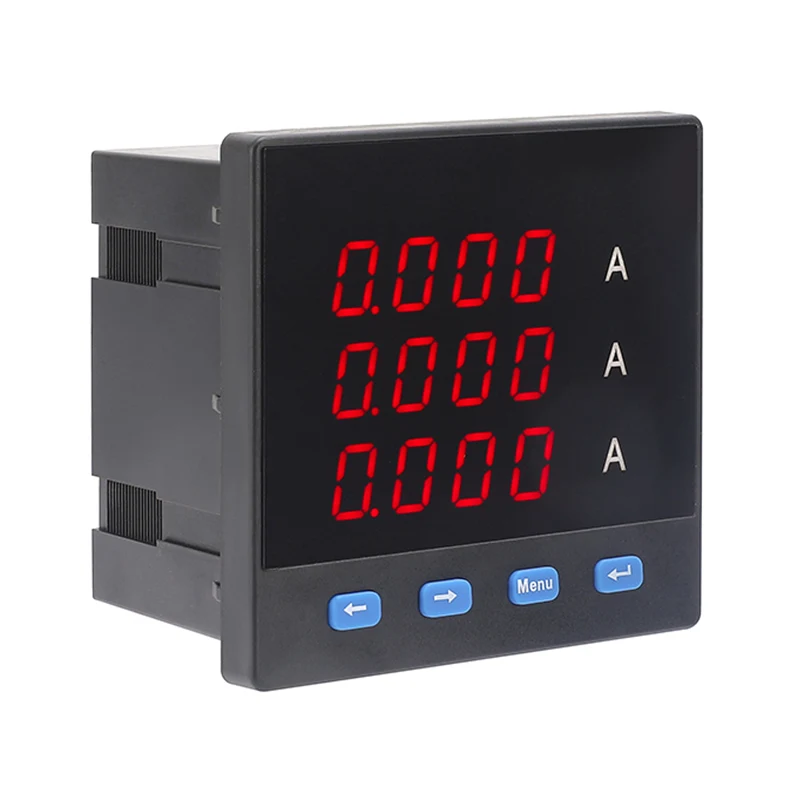

Drei-Phasen-Amperemeter

Drei-Phasen-Ammeter sind wesentliche Werkzeuge für die genaue Messung und Überwachung von elektrischen Strömen in Dreiphasen-Stromversorgungssystemen. Diese Messgeräte wurden entwickelt, um präzise Messwerte des Stromflusses in jeder Phase zu liefern, und spielen eine entscheidende Rolle bei der Gewährleistung des effizienten und sicheren Betriebs von industriellen und kommerziellen elektrischen Systemen.

Umriss- und Montageabmessungen

Tabelleninstallationsgrößen (MM)

Allgemeine technische Daten

1. Arbeitenleistung: AC220V ± 10% 50/60 Hz

2. Stromverbrauch: <1,5W

3. Genauigkeit: RMS -Messung 0,5% Grad

4. Arbeitsumgebung: -10 ° C ~ 50 ° C

5. Speicherumgebung: -20 ° C ~ 75 ° C

6. Isolierung:> 5mΩ

Hilfe anzeigen

Beschreibung des Amperemeter -Anzeigemodus

• Wenn der Anzeigewert <10a, werden 3 Dezimalstellen angezeigt, d. H. X.xxx a

• Wenn 10a ≤ Display -Wert <100a, werden 2 Dezimalstellen angezeigt, d. H. XX.xx a

• Wenn 100a ≤ Display -Wert <1000a, wird 1 Dezimaler angezeigt, d. H. XXX.x A.

• Wenn 1000A ≤ gespieltes Wert <10000a, wird keine Dezimalzahl angezeigt, d. H. XXXX A.

• Wenn der Wert von ≥ 10000A angezeigt wird, leuchtet die KA -Anzeige auf und das Display liest: xx.xx ka

Beschreibung des Voltmeter -Anzeigemodus

• Wenn der Anzeigewert <1 kV, wird 1 Dezimalanlage angezeigt, d. H. XXX.x V.

• Wenn 1KV ≤ Display -Wert <10 kV, wird kein Dezimaler angezeigt, d. H. XXXX V V.

• Wenn 10 kV ≤ Display -Wert <100 kV, leuchtet die Ka -Anzeige auf und das Display liest: xx.xx kv

• Wenn der Wert von 100 kV ≤ geplagt wurde, leuchtet der Ka -Indikator auf und das Display liest: xxx.x KV

• Wenn der Wert von ≥ 1000 kV angezeigt wird, leuchtet die KA -Anzeige auf und das Display liest: xxxx kV

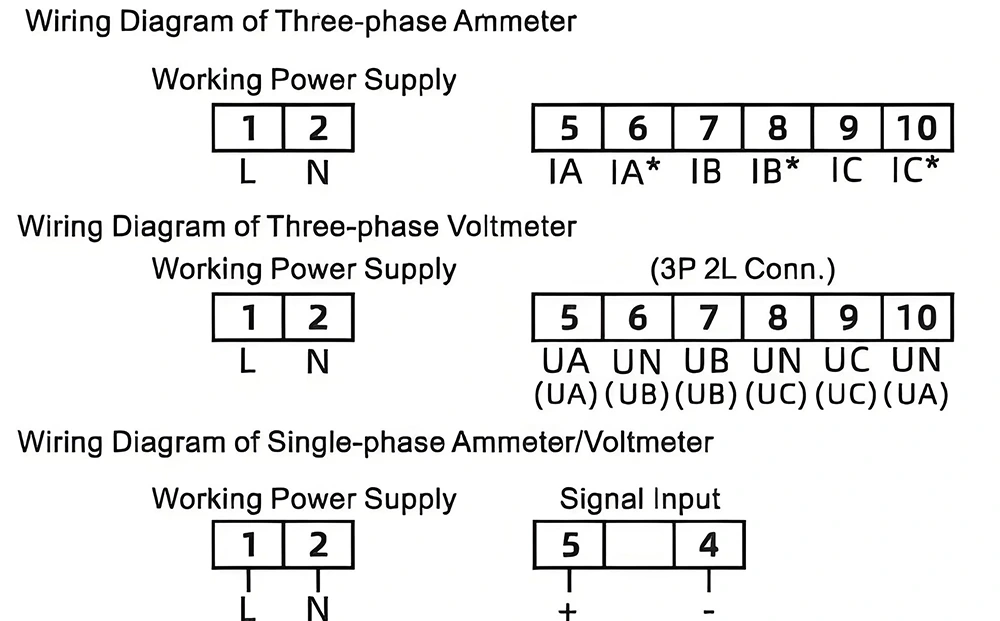

Schaltplan

Produktdetails
