Multifunktionales Leistungsmessgerät ist eine Art programmierbare Messung, Anzeige und digitale Kommunikation.
Multifunktionale Leistungsmessgeräte mit Funktionen wie Kommunikations- und Leistungsimpulsübertragung und Ausgabe können Leistungsmessungen, Leistungsmessungen, Datenanzeige, Sammlung und Übertragung abschließen und in der Automatisierung von Unterstationen, in intelligenten Gebäuden der Stromverteilung und in den Bereichen Intelligente Gebäude und interne Leistungsmessung, Verwaltung und Verwaltung von Unternehmen häufig verwendet werden. Bewertung. Die Messgenauigkeit beträgt 0,5, die LED-Feldanzeige und Remote-RS-485-Digitalkommunikationsschnittstelle unter Verwendung des Modbus-RTU-Kommunikationsprotokolls realisiert.
|

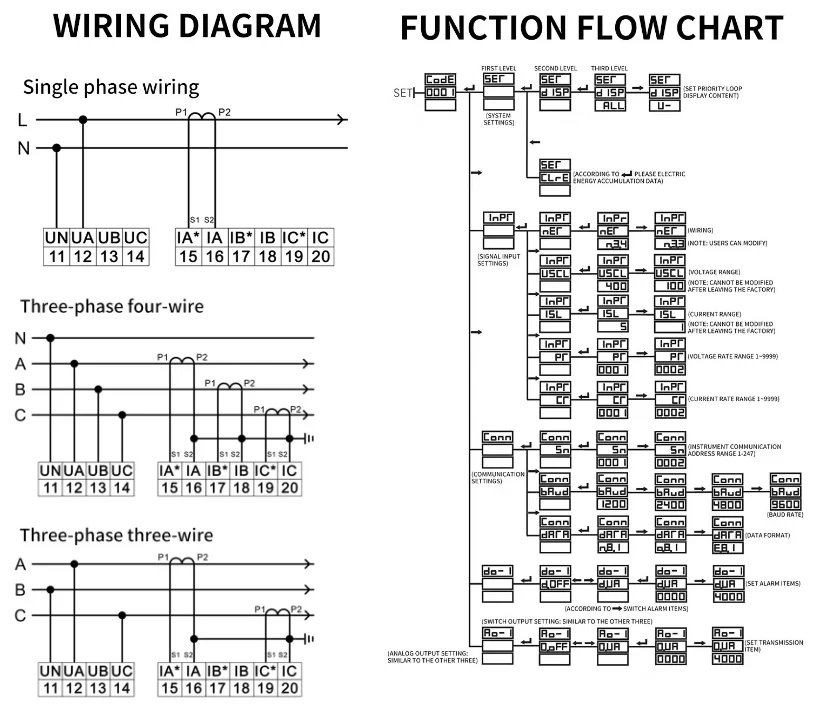

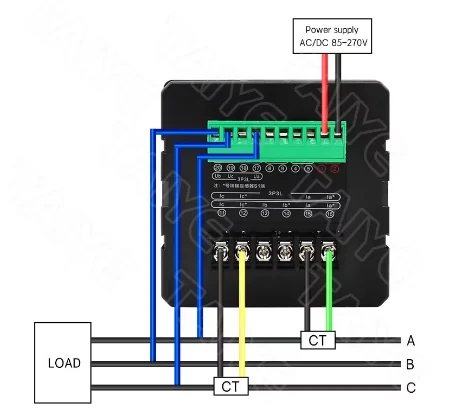

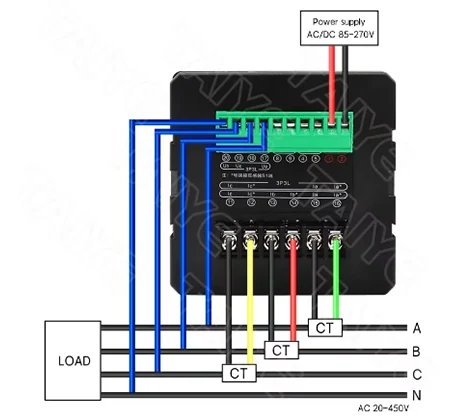

Verdrahtung |
Drei-Phasen-Vier-Draht-Y34/Drei-Phasen-Drei-Draht-V33 |
|
Reichweite |
400 V/100 V |
|
Überlast: |
kontinuierlich: 1,2 -mal, sofortig: 2 -mal |
|
Stromverbrauch: |
<1va |
|
Reichweite: |
5a/1a |
|
Überlast: |
kontinuierlich: 1,2 -mal, sofortig: 2 -mal |
|
Stromverbrauch: |
<1va |
|
Frequenz: |
40 ~ 65Hz |
|
Stromversorgung: |
AC220V oder AC/DC80-270V |
|
Elektrischer Energiepuls: |
Passiver Optokoppler -Kollektorausgang, feste Impulsbreite 80 ms ± 20% |
|
Kommunikation: |
RS485 Kommunikationsschnittstelle, physisches Fach. Einhalten Sie das internationale Standard-Modbus-RTU-Protokoll. Die Kommunikationsgeschwindigkeit beträgt 1200 ~ 9600. Gültigkeitsmethode N81, E81, O81 |
|
Analogausgang: |
0/4 ~ 20 mA oder 0 ~ 5/30VDC -Übertragungsausgabe, programmierbare Einstellungsübertragungselemente und entsprechende Werte |
|
Relaisausgabe: |
Programmierbare Fernbedienung/Alarmrelaisausgabe. Kapazität 5A/250 VAC, 5A/250VDC. Programmierbare Alarmleistung, Eingangsschalter, Analogeingang oder Fernbedienungsmodus |
|
Telemetrieschalter: |
Eingangsmessung des Telemetrieschalters, passiver Trockenkontakteingang, programmierbarer Alarmausgang |
|
Messstufe: |
Leistung (0,5), Frequenz (± 0,1 Hz), aktive Energie (0,5s), reaktive Energie (1), Analogeingang (0,5) |
|

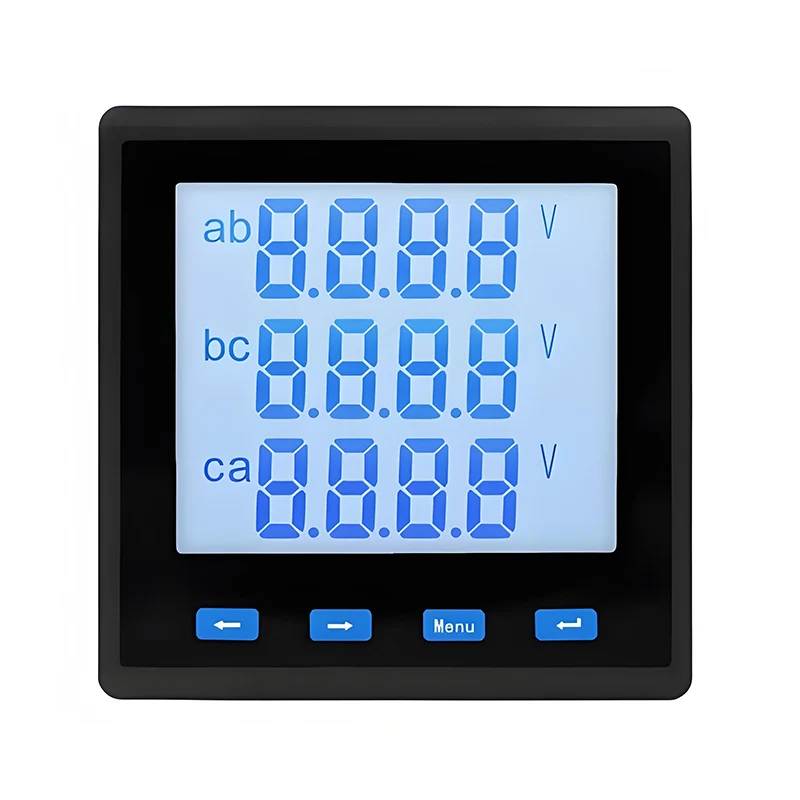

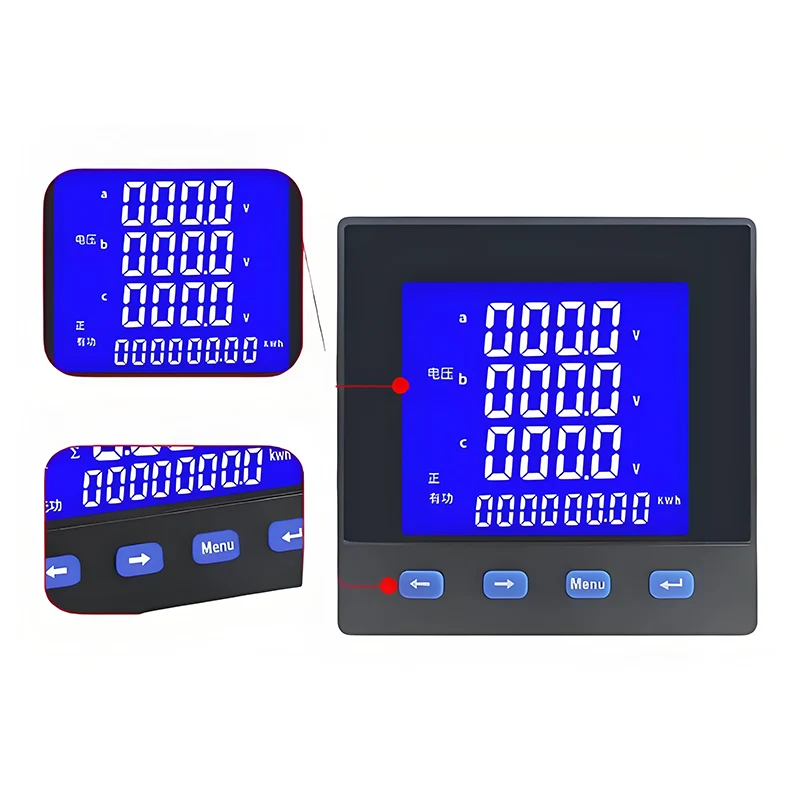

Anzeigemodus: |
LCD |
|
Arbeitstemperatur: |
-10 ~ 50ºC |

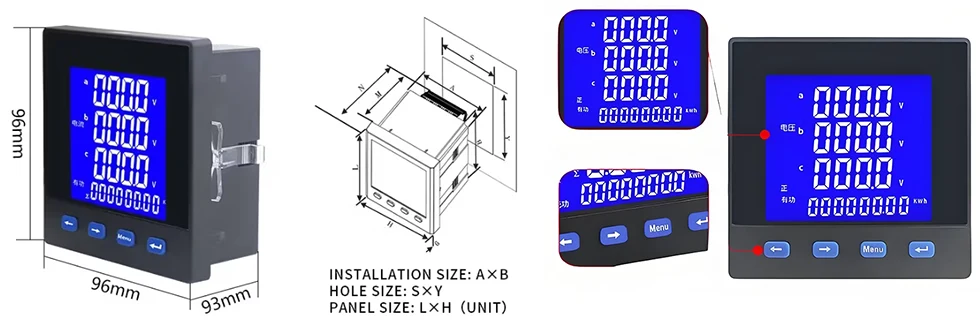

| Abmessungen (LXH) Einheit (mm) |
Bildschirmanpassungsgröße (AXB) Einheit (mm) |
Lochgröße (SXY) Einheit (mm) |
GESAMT LÄNGE (N) (mm) |
TIEFE (M) (mm) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
